集中电源集中控制型消防应急照明灯具

嵌顶照明灯

简介：HW-ZFJC-E6W-PWE108集中电源集中控制型消防应急照明灯具（以下简称照明灯具）通过与HW-D-0.5KVA-B应急照明集中电源（消防应急灯具专用应急电源）（以下简称应急电源）
、
、
、HW-C-50W（HW-C-25W或HW-C-25W--4.3）应急照明控制器（以下简称应急 照明控制器）相连，，，，组成集中电源集中控制型消防应急照明控制系统，，用于商场、
、、、超市等大型商业场所智能照明疏散
。。。

特点：布线方便：无极性二线制，，，施工省时省力。。
。。宽电压供电：长距离供电、
、、电压压降情况下，，保证灯具稳定工作。。通讯可靠：采用直流载波技术，，，抗干扰能力强。。。

技术参数/Technical Parameters
工作电压	额定电压DC24V～DC36V
主电功率	6W
应急工作时间	90min
光通量	>80 lm/W
壳体材料和颜色	工程塑料（白色）
外壳防护等级	IP30
外形尺寸	228*108*70mm（长*宽*高）
执行标准	GB17945-2010

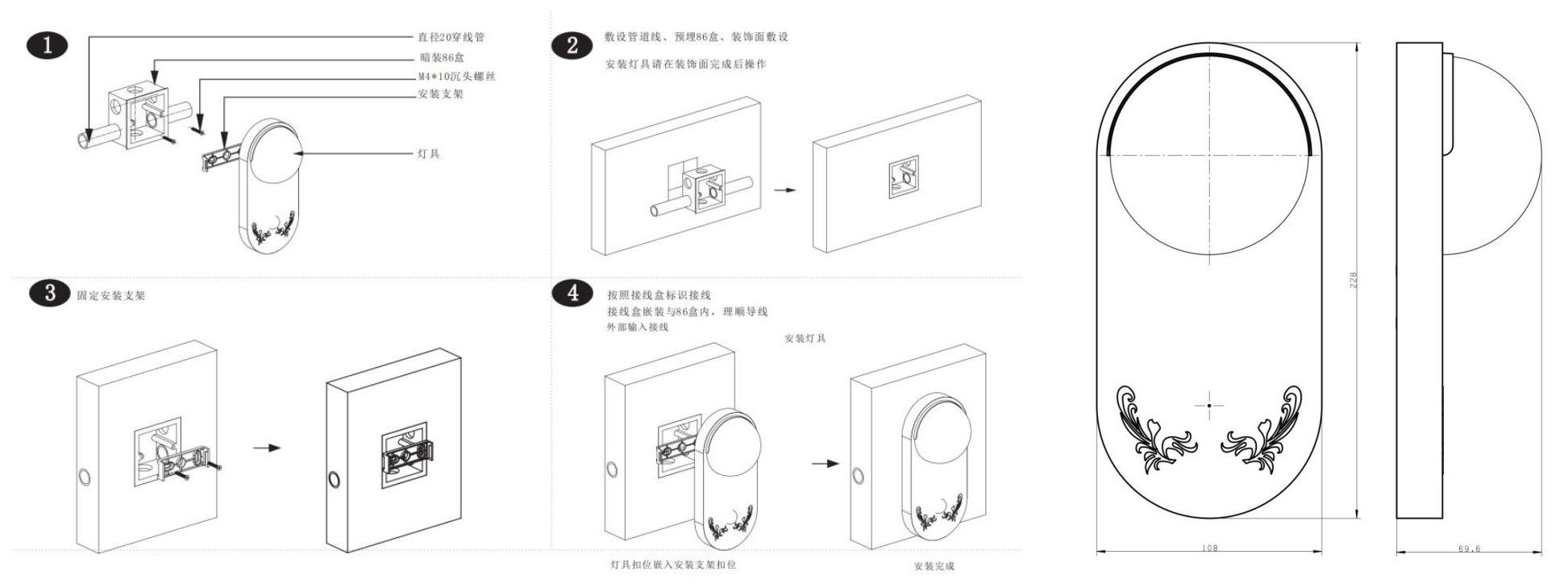

结构特征与工作原理 1.照明灯具外形示意图 该照明灯具采用壁挂式安装，，，，其外形示意图1所示、、安装示意图2所示（单位mm）
